支点の種類
ローラー支点は、鉛直方向のみ移動しません。回転と水平方向の移動をします。ピン支点は回転のみします。水平方向・鉛直方向への移動はしません。固定端は回転・移動をしません。回転や移動しないように固定すると、反力が生じます。

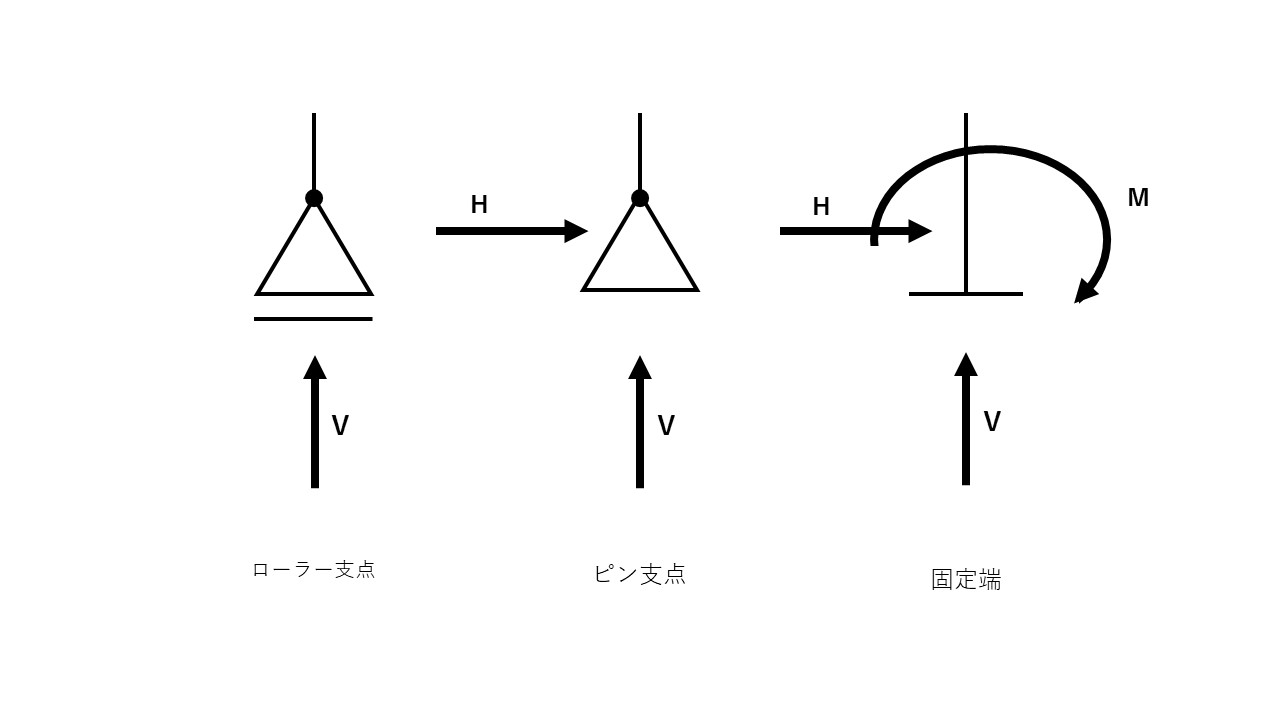

支点に生じる反力
ローラー支点は、鉛直方向には移動しません。したがって鉛直方向に鉛直反力Vが生じます。ピン支点は、鉛直方向と水平方向には移動しません。したがって鉛直方向に鉛直反力V、水平方向に水平反力Hが生じます。固定端は回転・移動しません。したがって鉛直方向に鉛直反力V、水平方向に水平反力H、回転するモーメント反力が生じます。
